项目概况：为满足规划及实际使用要求，设计在地上安装2层机械式立体停车库。
二、设计依据：本方案设计依据机械式停车设备如下有关标准、法规执行设计:
三、方案设计概述：1, 机械车库方案设置2层升降横移式机械立体停车库，分为6套控制单 元；，72、立体机械车位；
2, 机械车库为地上二层框架全钢结构形式；
3, 容车规格：大型轿车位 长X宽X高（nun） ^5300X1900X1550 nun,重 W2350Kg/辆；
4, 机械车库釆用PLC可编程序控制器为主控制系统。
四、停车设备技术要求

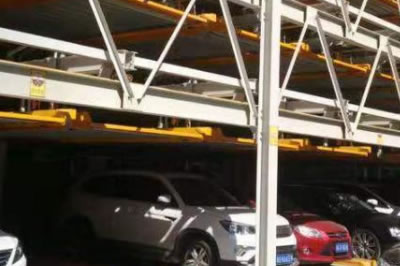

1, 结构形式：四柱框架式
2, 载车板：镀锌波浪板
3, 驱动方式：电机+链条
4, 传动方式：链条同步提升机构、传动轴式横移机构
5, 表面处理：5.1、钢结构釆用喷漆处理方式
5.2、载车板边梁釆用烤漆处理方式
五、配套专业工程技术要求
1, 机械车库基础承重要求待后续实际施工图纸进行，由甲方委托专业设计院及施工单位参考相关方案 图纸并依据有关专业技术规范要求完成实施；
2, 机械停车设备釆用双路供电，与大楼设备同时配电时，总容量需求为21 kVA0总配电柜内应设总 断路器，具有分断该电路的功能；总配电柜内对应每套设备的出线端应设置独立的断路器（规格 AC34）,380V,50HZ,3.5kVA），独立控制设备电源，其出线端不应与其它设备相连。
3, 本规划方案停车库的土建基础、供配电、装饰、照明、排水、通风、消防及室外雨棚由甲方委托专 业设计院及专业施工单位按照国家及地区相关法规、标准和有关专业技术规范进行，以不妨碍停车设 备正常运行为原则；
4, 甲方应将一次电源配送到图中每套停车设备电源"位置，并预留2-3米电缆，预留电缆不能 裸露，需作有效保护.
5, 机械立体停车库的消防系统可以釆用水喷淋作为消防设施，其消防系统应满足《汽车库、修车库、 停车库设计防火规范》GB50067-2014的要求，由业主按照消防设计完成施工。
6, 同一套独立设备安装平面差应在20mm内，且要求设备区域内地面净空高度不小于3600mm,若有集水 井或排水沟，尽量设置在非机械停车设备安装区域，并请用户设置盖板与地面层平齐。
